配电室内设备安装过程

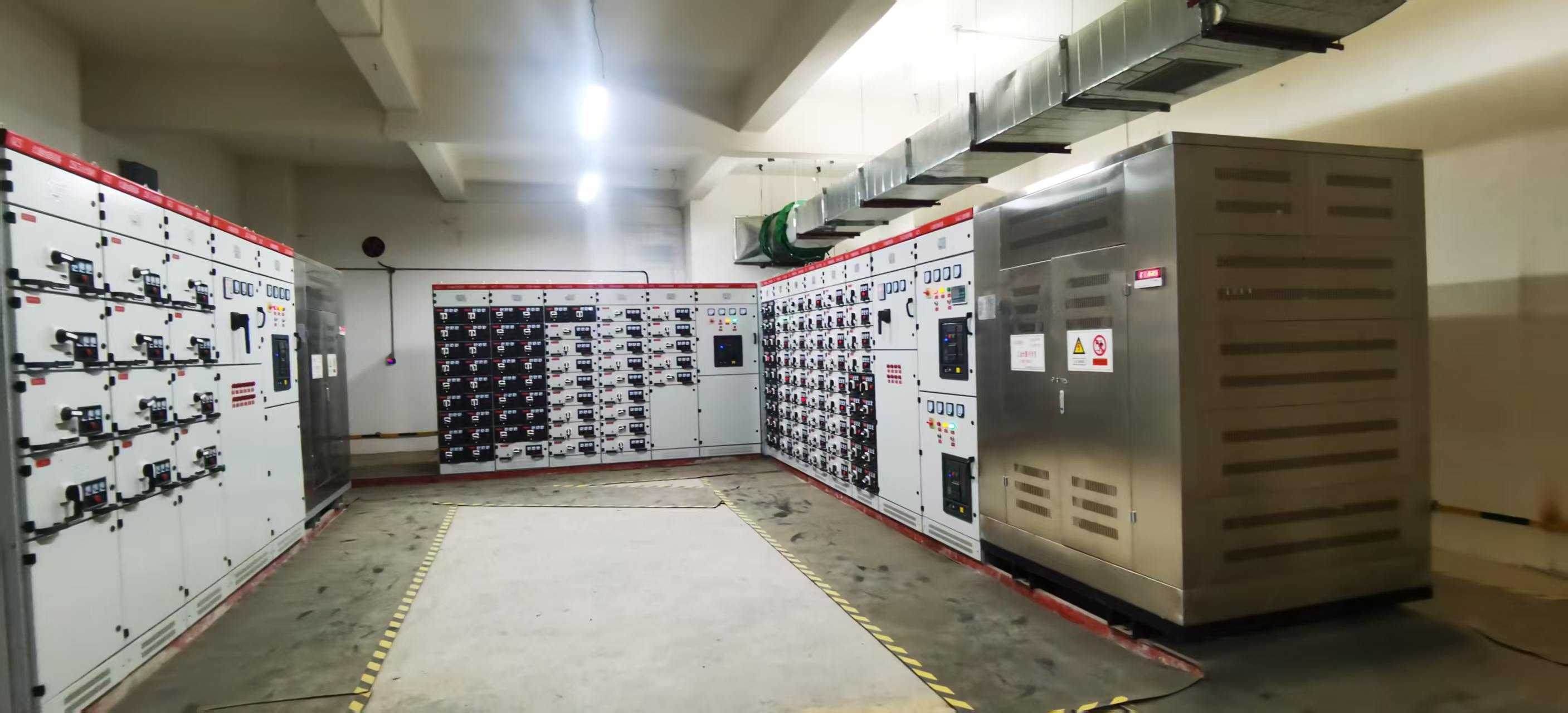

一、高低压柜就位与安装

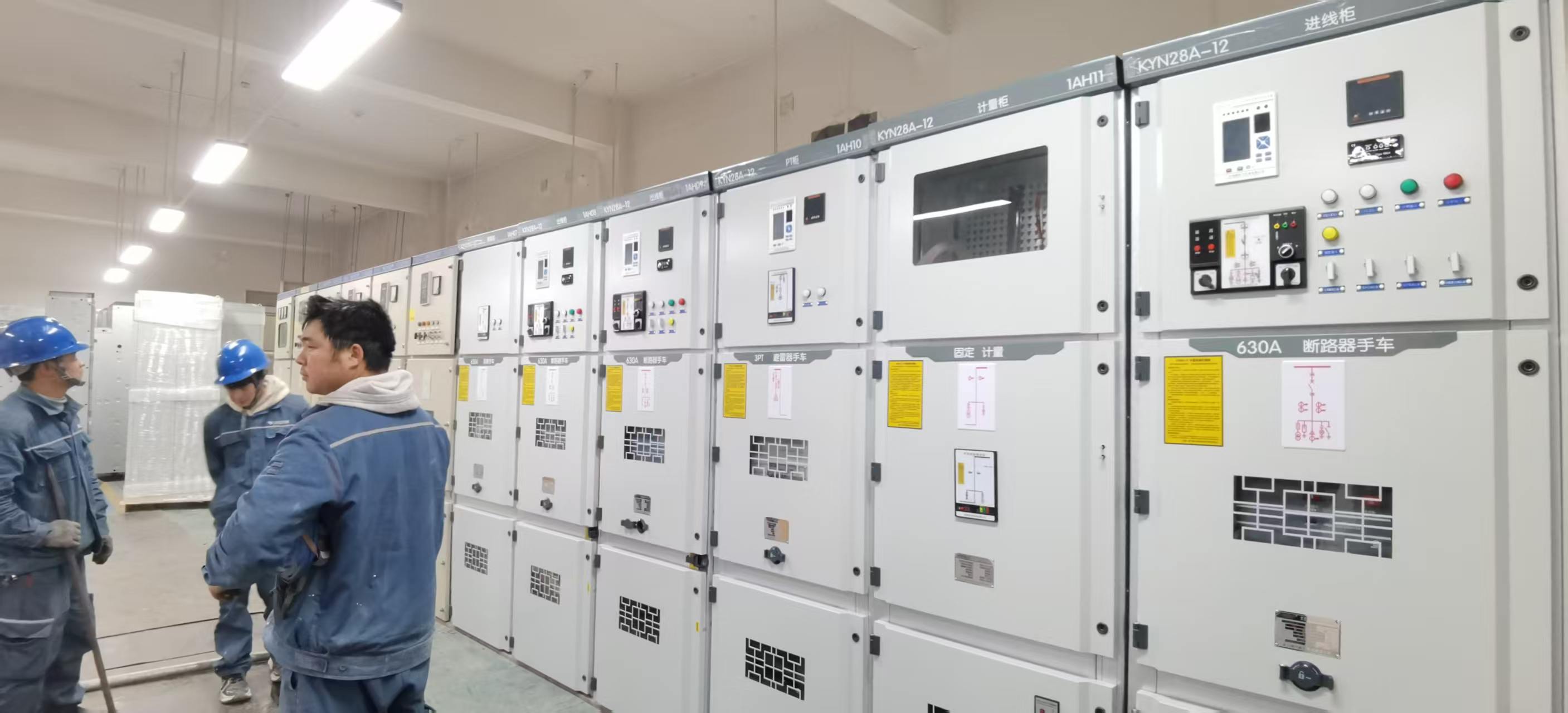

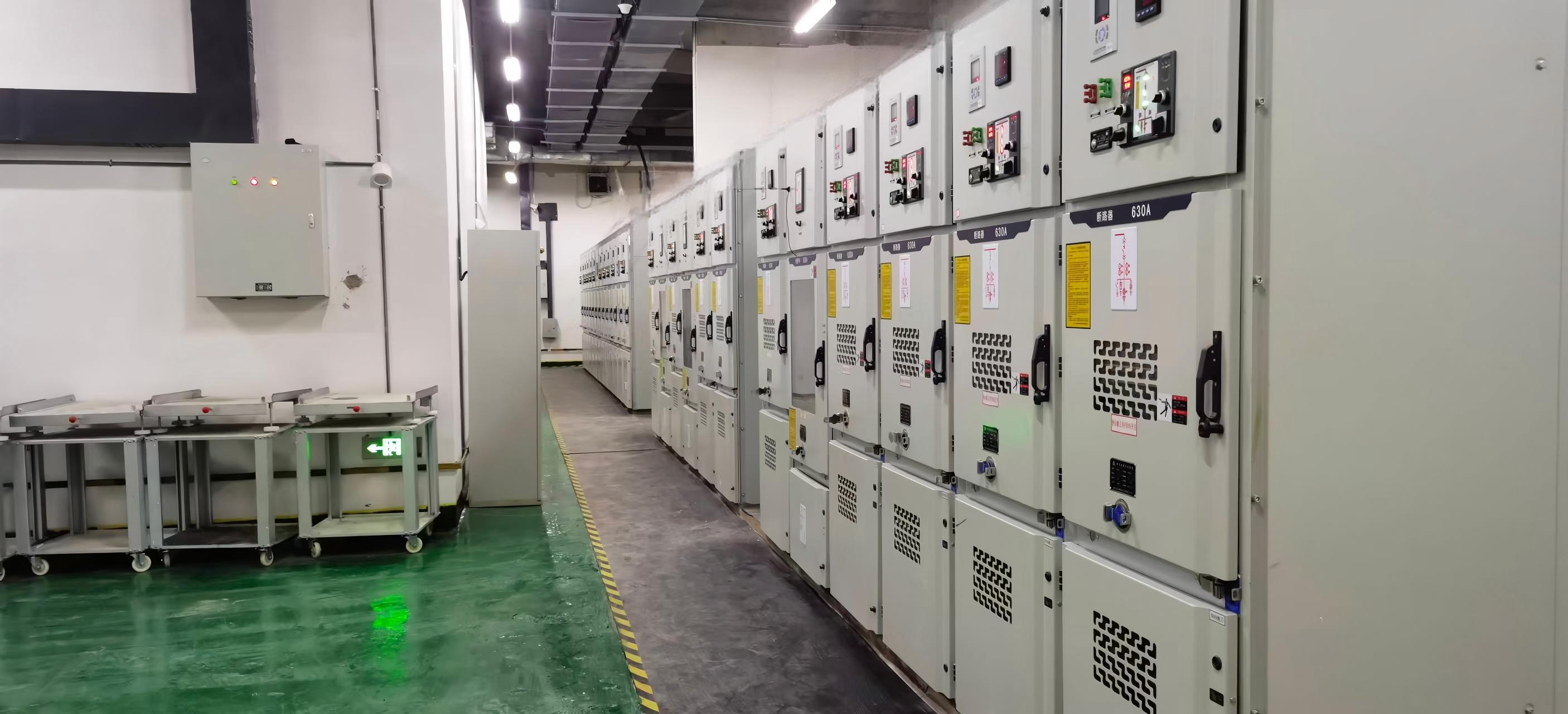

1. 高压柜安装：
· 按顺序将高压柜吊装至基础槽钢上，柜体与槽钢采用M12镀锌螺栓固定，每柜不少于4点。
· 成排柜体垂直度偏差≤1.5‰，相邻柜顶部高差≤2mm，缝隙≤2mm。
· 柜间母线连接：主母线搭接面搪锡并涂导电膏，紧固力矩（M12螺栓约70N·m）；封闭母线室安装隔板。
2. 变压器安装：
· 变压器就位于专用基础（减振垫或轨道），水平度≤2‰；本体与低压柜之间采用封闭母线或软连接。
· 温控器、风机接线正确；中性点接地线采用铜排引至接地干线（截面≥50%相线）。
· 高压侧电缆头制作（冷缩终端），电缆屏蔽层及铠装层接地可靠。
3. 低压柜安装：
· 低压柜按排列顺序就位，柜体固定及水平要求同高压柜；柜间母线连接螺栓紧固。
· 抽屉式开关柜：抽屉推拉灵活，相同规格抽屉可互换，一次插头与母线接触紧密。
· 电容补偿柜：电容器接线无松动，串联电抗器接线正确；控制器自动投切试验。
4 二次接线检查：
· 核对图纸与实物接线，确保CT极性正确（L1进S1出），PT二次回路无短路。
· 控制回路、信号回路、计量回路绝缘测试（≥1MΩ，用500V兆欧表）。
5. 继电保护调试：
· 高压柜微机保护装置：校验速断、过流、过负荷、零序保护定值，模拟故障量测试动作时间及跳闸出口。
· 低压柜智能控制器：测试长延时、短延时、瞬时脱扣特性；测试欠压、过压、缺相保护。
6. 联锁与传动试验：
· 高压柜“五防”联锁：防止误分合断路器、防止带负荷拉合隔离开关、防止带电合接地刀、防止接地刀在合位送电、防止误入带电间隔。
· 开关传动：就地/远方分合断路器，指示灯及位置信号正确；事故信号、预告信号报警正常。
